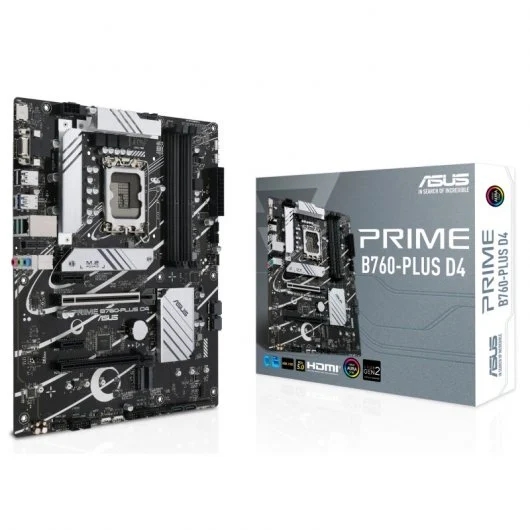

La scheda madre ASUS PRIME B760-PLUS D4, progettata per i processori ibridi Intel Core di 12a e 13a generazione, è ideale per costruire un sistema potente e versatile. Le schede madri ASUS Prime sono progettate e costruite per utenti esigenti che cercano prestazioni costanti e affidabilità a lungo termine. Sfruttano al massimo i loro componenti con un design unico fatto di materiali robusti e utilità esclusive. Incorporano caratteristiche professionali e combinano i vantaggi dei nuovi processori Intel con il design e le caratteristiche iconiche di ASUS.
Caratteristiche:
-Compatibile con i processori Intel Core di 12a e 13a generazione con socket LGA 1700.
-Supporto della memoria DDR4, fino a 5066 MHz (OC).
-3 slot M.2 PCIe 4.0 + 4 porte SATA 6 Gbps
-Slot PCI-Express 5.0 16x
-ASUS 5X PROTECTION III con DIGI+ VRM, LANGuard, protezione dalle sovratensioni
-Raffreddamento completo: radiatore M.2, connettori per ventole ibride e ventola Xpert 2+
Porta USB 3.2 Type-C
LAN -2,5GbE
-Sincronizzazione Aura e supporto per ventole ARGB
Specifiche tecniche:
Processore:
-Socket Intel® LGA1700 per processori Intel® Core™ di 13a generazione e processori Intel® Core™, Pentium® Gold e Celeron® di 12a generazione* -Socket Intel® LGA1700 per processori Intel® Core™ di 13a generazione e processori Intel® Core™, Pentium® Gold e Celeron® di 12a generazione*.
-Supporta la tecnologia Intel® Turbo Boost 2.0 e la tecnologia Intel® Turbo Boost Max 3.0**.
* Per l’elenco delle CPU supportate, consultare www.asus.com.
** Il supporto della tecnologia Intel® Turbo Boost Max 3.0 dipende dai tipi di CPU.
Chipset:
-Chipset Intel® B760.
Memoria:
-4 DIMM, 128GB max, DDR4
-5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/340, memoria sin búfer*
Architettura di memoria a doppio canale
-Supporto Intel® Extreme Memory Profile (XMP)
-OptiMem
* I tipi di memoria supportati, la velocità dei dati e il numero di moduli DRAM variano a seconda della configurazione della CPU e della memoria; per ulteriori informazioni, consultare il sito www.asus.com per l’elenco delle memorie supportate.
Grafica:
-1 x DisplayPort**
-1 porta VGA
-1 porta HDMI®***
* Le specifiche grafiche possono variare a seconda dei tipi di CPU. Per gli aggiornamenti, consultare www.intel.com.
** Supporta un massimo di 4K@60Hz come specificato in DisplayPort 1.4.
*** Supporta 4K@60Hz come specificato in HDMI® 2.1.
Slot di espansione:
-Processori Intel® di 13a e 12a generazione*.
-1 slot PCIe 5.0 x16
-Chipset Intel® B760
-1 slot PCIe 4.0 x16 (supporta la modalità x4)
-2 slot PCIe 3.0 x1
Nota: Per garantire la compatibilità del dispositivo installato, consultare https://www.asus.com/support/ per l’elenco delle periferiche supportate.
-StorageSupporta complessivamente 3 slot M.2 e 4 porte SATA da 6Gb/s*.
-Processori Intel® di 13a e 12a generazione
-Slot M.2_1 (chiave M), tipo 2242/2260/2280 (supporta la modalità PCIe 4.0 x4).
-Chipset Intel® B760
-Slot M.2_2 (chiave M), tipo 2242/2260/2280/22110 (supporta la modalità PCIe 4.0 x4)
-Slot M.2_3 (chiave M), tipo 2242/2260/2280 (supporta la modalità PCIe 4.0 x2)
-4 porte SATA 6Gb/s
* La tecnologia Intel® Rapid Storage supporta SATA RAID 0/1/5/10.
Ethernet:
-1 Realtek 2.5Gb Ethernet
Wireless e Bluetooth:
-Solo slot verticale M.2 (E-key, CNVi e PCIe)* * -Solo slot verticale M.2 (E-key, CNVi e PCIe)* * Modulo Wi-Fi venduto separatamente.
* Il modulo Wi-Fi è venduto per intero.
USB:
-USB posteriore (totale 6 porte)
-1 porta USB 3.2 Gen 2×2 (1 USB Type-C®)
-2 porte USB 3.2 Gen 2 (2 di tipo A)
-1 porta USB 3.2 Gen 1 (1 Type-A)
-2 porte USB 2.0 (2 di tipo A)
-USB anteriore (7 porte in totale)
-1 connettore USB 3.2 Gen 1 (compatibile con USB Type-C®)
-1 header USB 3.2 Gen 1 compatibile con 2 porte USB 3.2 Gen 1 aggiuntive
-2 header USB 2.0 supportano 4 porte USB 2.0 aggiuntive
Audio:
-CODEC audio ad alta definizione di Realtek 7.1 surround*.
Supporta: rilevamento dei jack, multi-streaming, rimappatura dei jack del pannello frontale.
-Supporto di riproduzione fino a 24 bit/192 kHz
Caratteristiche audio:
-Schermatura dell’audio
-Condensatori audio di qualità superiore
Strati di PCB audio dedicati -Strati di PCB audio dedicati
* Telaio con modulo HD Audio sul pannello anteriore necessario per supportare l’uscita audio surround 7.1.
Porte I/O del pannello posteriore:
-1 x porta USB 3.2 Gen 2×2 (1 x USB Type-C®)
-2 porte USB 3.2 Gen 2 (2 x Type-A)
-1 porta USB 3.2 Gen 1 (1 x Type-A)
-2 porte USB 2.0 (2 x Tipo-A)
-1 x DisplayPort
-1 porta VGA
-1 x porta HDMI
-1 x slot M.2 verticale (tasto E)
-1 x porta Realtek 2.5Gb Ethernet
-3 x jack audio
Connettori I/O interni:
Ventola e raffreddamento:
1 connettore a 4 pin per la ventola della CPU
1 connettore a 4 pin per la pompa AIO
3 intestazioni per ventole del telaio a 4 pin
Alimentazione:
-1 connettore di alimentazione principale a 24 pin
1 connettore di alimentazione +12V a 8 Pin
Memoria:
-3 slot M.2 (chiave M)
-4 porte SATA 6Gb/s
USB:
-1 connettore USB 3.2 Gen 1 (supporta USB Type-C® )
-1 x header USB 3.2 Gen 1 supporta 2 porte USB 3.2 Gen 1 aggiuntive
-2 x header USB 2.0 supportano 4 porte USB 2.0 aggiuntive
Varie:
-3 x header indirizzabili Gen 2
-1 connettore Aura RGB
-1 x intestazione Clear CMOS
-1 x intestazione porta COM
-1 x intestazione audio del pannello frontale (AAFP)
-1 x connettore di uscita S/PDIF
-1 x intestazione SPI TPM (14-1pin)
-1 x header del pannello di sistema a 20-3 pin con funzione di intrusione nel telaio
-1 x header Thunderbolt™ (USB4®)
BIOS:
-ROM flash da 128 Mb, BIOS AMI UEFI
Sistema operativo:
-Windows® 11, Windows® 10 di 64 bit
Fattore di forma:
-Fattore di forma ATX
-12 pollici x 9,6 pollici (30,5 cm x 24,4 cm)
